Bonsoir les amis.
Je sais qu'il existe des tas de packs d'accus RX (de réception) sur le marché mais aucun n'a de prise d'équilibrage.
Oui, j'ai l'habitude de monter une prise d'équilibrage sur mes packs RX.
Je dois justement en faire un et comme j'ai l'appareil photo sous la main je vous propose ce tutoriel.

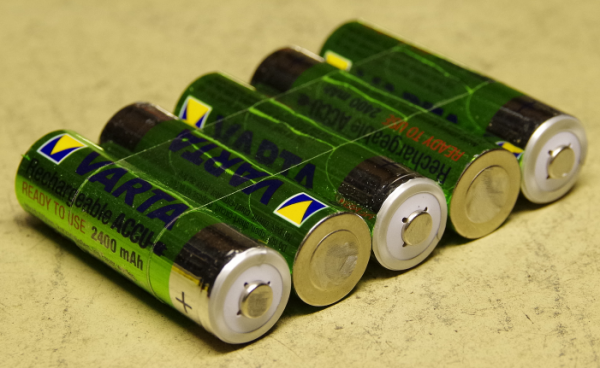

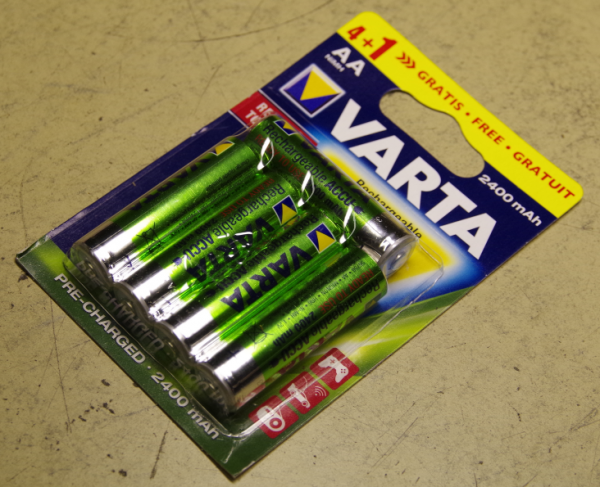

L'idéal pour réaliser un pack d'accu RX 6V : 5 éléments LR06 (4+1 en promo) à 9.50 roros.

Ce sont des Ni-mH 2400mah.
Alors je rigole doucement car en magasins spécialisés ils coûtent un bras et ne font jamais la capacité annoncée et là vous verrez plus loin que oui :

Pour réaliser un accu il faut...

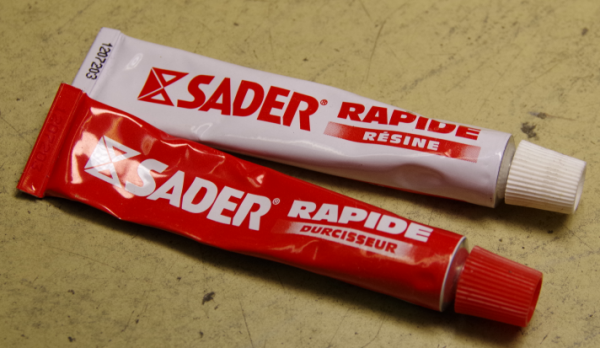

De la colle époxy :

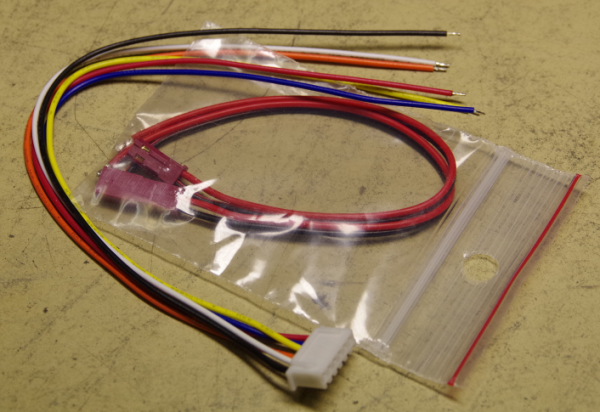

Les prises, ici une BEC pour le récepteur et un prise d'équilibrage :

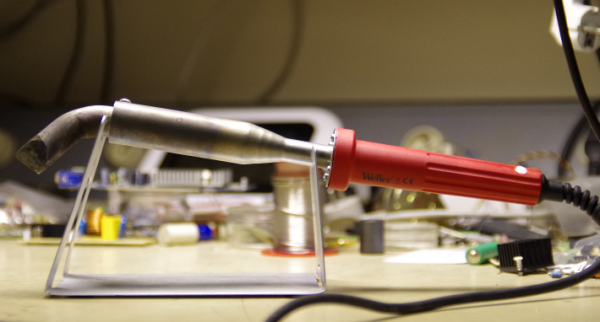

Un gros fer à souder (200W), INDISPENSABLE pour des soudures rapides :

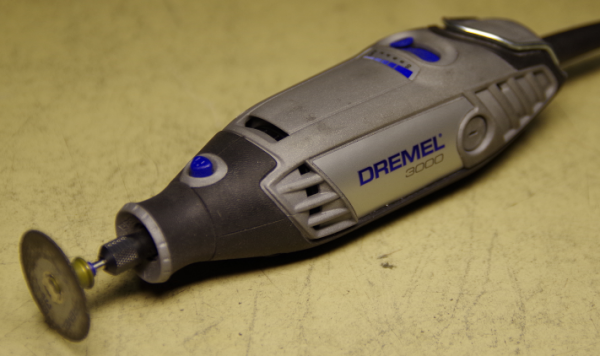

Un Dremel avec un disque :

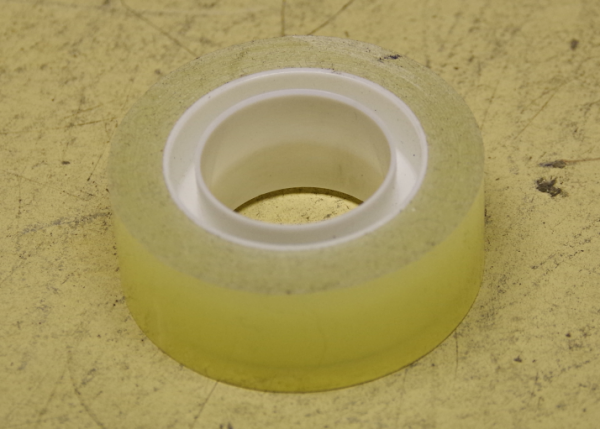

Du scotch :

Je commence par mettre un petit coup de Dremel sur les deux pôles de chaque élément.
Cela permettra des les étamer (déposer de la soudure dessus) très rapidement.
Le point clé pour réussir son pack est de le chauffer le moins possible.
La chaleur détruit les éléments donc pour les souder il faut le faire le plus rapidement possible.

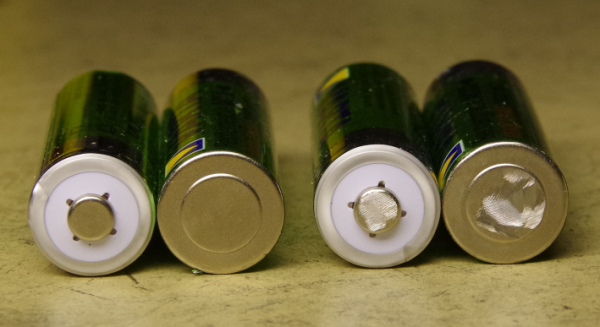

Les éléments de droite sont faits, ceux de gauche restent à poncer :

J'aligne les éléments le mieux que je peux puis je les tiens ensembles avec du scotch.
Il faut faire cela sur une surface plane pour avoir un pack d'accu bien "à plat".
Ne rigolez pas un pack d'accu voilé arrive plus vite qu'on le croit !

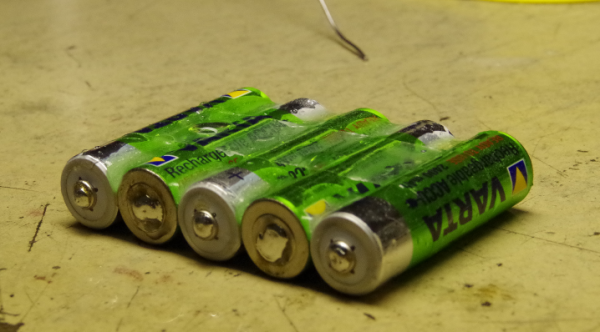

A ce moment de l'assemblage vous pouvez très bien réaliser un accu en carré ou en pyramide si il y a besoin, moi je pars sur un accu à plat :

Pour renforcer l'accu j'utilise de la colle époxy à prise rapide (5 minutes) que je passe avec une allumette entre chaque élément d'une même et UNIQUE face.
Vous verrez pourquoi plus tard :

Je prépare un petit bol avec de l'eau et des glaçons (mais non ! pas pour l'apéro ! :lol: ) :

J'étame un par un les pôles des éléments.

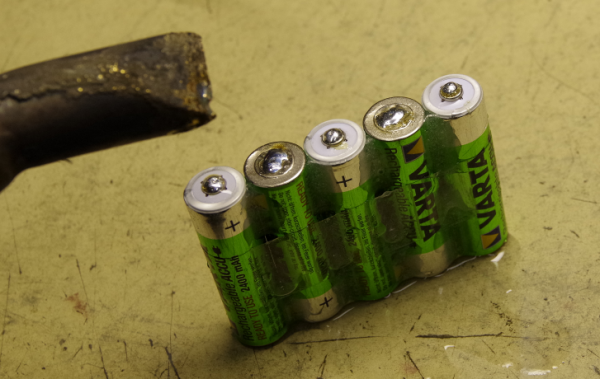

Il faut le faire très rapidement (d'où l'utilisation d'un fer puissant) :

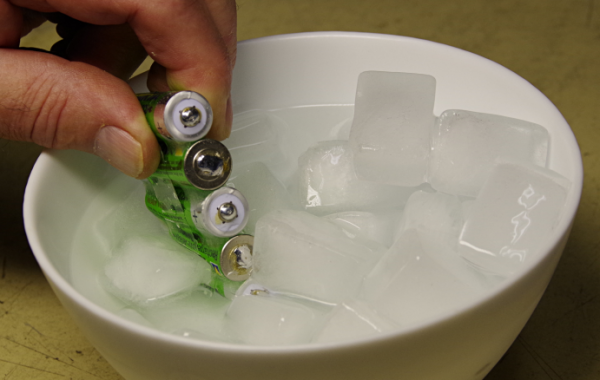

Après chaque étamage je trempe l'accu dans l'eau glacée pendant 5 secondes.
Ainsi il n'a pas le temps de chauffer :

Le pack d'accu étamé :

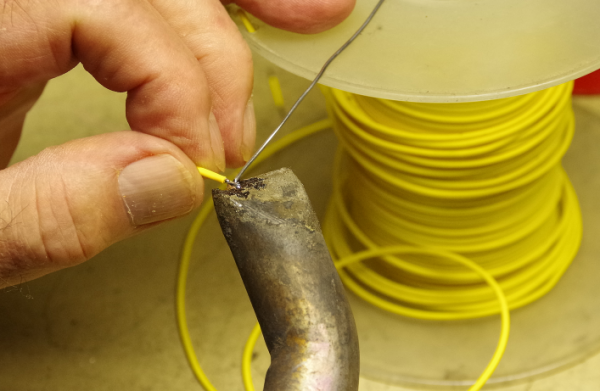

J'étame ensuite les conducteurs qui iront entre les éléments :

Puis je les soude.
Entre chaque soudure l'accu part faire trempette dans l'eau glacée :

J'ouvre une parenthèse sur les prises d'équilibrage.
Il en existe plein de modèles différents.

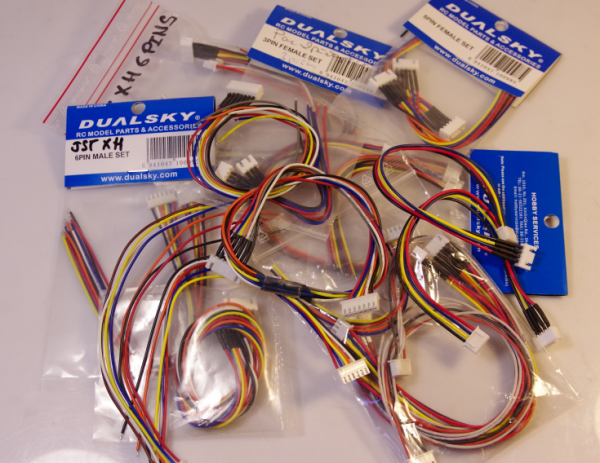

Pour aller avec mon chargeur j'utilise des JST XH (!)

De gauche à droite des prises pour 2, 3, 4, 5 et 6 éléments.
Toutes les prises ont à leurs extrémités un fil rouge et un fil noir.
Par exemple pour la prise de droite le fil noir représente le potentiel le plus bas de l'accu (-).
Avec des éléments Ni-Mh le fil marron est à 1.2V.
L'élément n°1 est entre le fil noir et le fil marron.
Le fil blanc est à 2.4V, l'orange à 3.6V, le jaune à 4.8V, etc...
L'élément n°2 est entre les fils marron et blanc, l'élément n°3 entre les blanc et orange, etc...
Le fil rouge a le potentiel le plus élevé de l'accu (+) :

Je commence par souder la prise d'équilibrage.
Rappelez-vous j'ai mis de la colle sur un seul coté de l'accu comme ça je peux me servir de l'autre coté pour passer les câbles entre les éléments et le scotch.

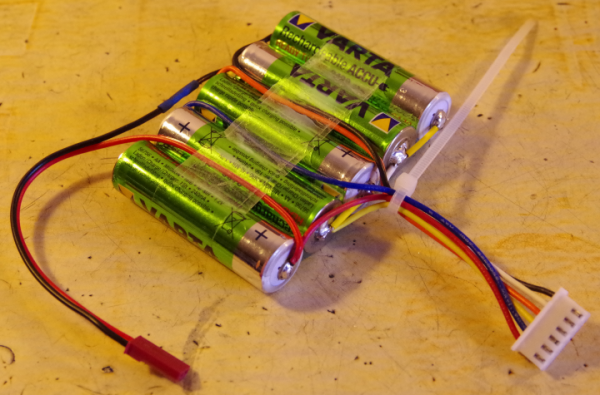

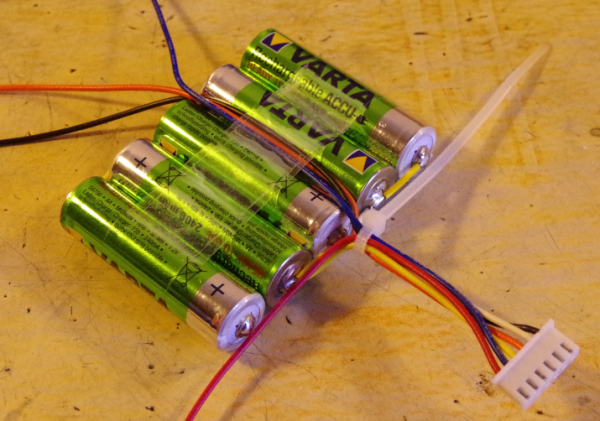

Je présente la prise et je soude les fils les plus courts en premier à l'accu, je passe ensuite les fils les plus longs entre les éléments et je fais tenir le tout en place avec un petit collier rylsan :

Il ne reste plus qu'à souder les derniers fils (coupés avant à la bonne longueur) avec un fer à souder 50W plus maniable.
Cela suffit amplement :

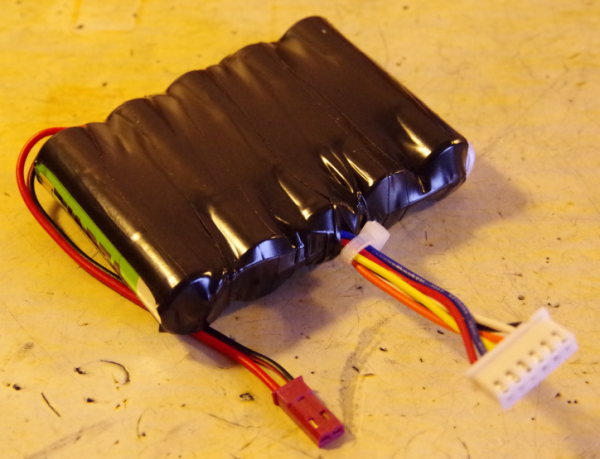

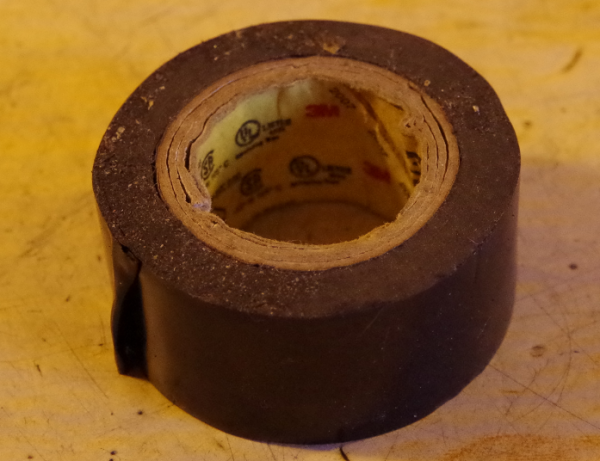

Pour isoler mon pack d'accu et lui donner meilleure mine j'utilise du scotch d'électricien.
Il en existe différentes couleurs.
je n'utilise que le noir car c'est le plus souple et le plus à même de bien prendre la forme des éléments de l'accu :

J'enroule l'accu dans le scotch en tirant légèrement dessus pour bien le plaquer et en recouvrant chaque passage avec la moitié du suivant :

Il ne reste plus qu'à tester le pack d'accu.
Pour cela je lui fais subir plusieurs charges et décharges d'affilées.

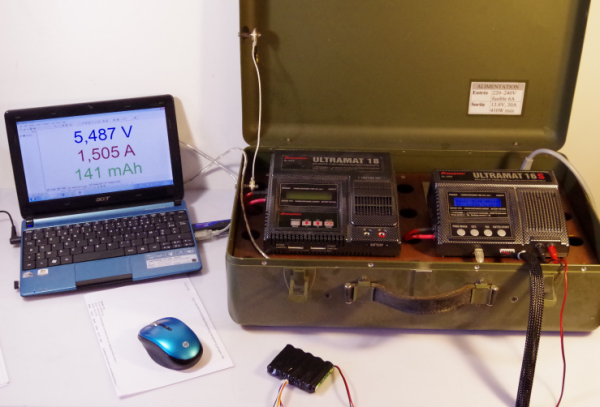

Le chargeur associé à un PC est le couple idéal pour cette tâche.
C'est là qu'on voit si on a bien assemblé son pack, si on a trop chauffé les éléments il ne prendra pas la charge.
Certains types d'éléments sont sensibles à la chauffe, d'autres moins.
C'est la loterie !

Dans la suite je vous montrerai des courbes de charge et décharge de cet accu pour voir son état.
